Inleiding
Die Hidrouliese Flens is 'n swaar-hoë-drukverbindingskomponent wat ontwerp is vir veilige en lekvrye-vloeistofoordrag in hidrouliese stelsels. Hierdie flens is ontwerp om aan SAE J518- en ISO 6162-standaarde te voldoen, en verseker betroubare werkverrigting in veeleisende industriële, mobiele en stilstaande hidrouliese toepassings.
Spesifikasies
|
DEEL NR. |
FLENSGROOTTE |
SLANGBORING |
AFMETINGS |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87341-08-08 |
1/2" |
12 |
08 |
58.2 |
30.2 |
24 |
23.3 |
6.73 |
|
87341-12-08 |
3/4" |
12 |
08 |
58.9 |
38.1 |
31.7 |
24 |
6.73 |
|
87341-12-10 |
3/4" |
16 |
10 |
70.1 |
38.1 |
31.7 |
25.3 |
6.73 |
|
87341-12-12 |
3/4" |
20 |
12 |
77 |
38.1 |
31.7 |
28.9 |
6.73 |
|
87341-16-12 |
1" |
20 |
12 |
77 |
44.4 |
38 |
28.9 |
8 |
|
87341-16-16 |
1" |
25 |
16 |
85.2 |
44.4 |
38 |
29.7 |
8 |
|
87341-16-20 |
1" |
32 |
20 |
94.5 |
44.4 |
38 |
33.8 |
8 |
|
87341-20-16 |
1.1/4" |
25 |
16 |
85.2 |
50.8 |
43 |
29.7 |
8 |
|
87341-20-20 |
1.1/4" |
32 |
20 |
94.5 |
50.8 |
43 |
33.8 |
8 |
|
87341-24-20 |
1.1/2" |
32 |
20 |
95.9 |
60.3 |
50 |
35.2 |
8 |
|
87341-24-24 |
1.1/2" |
40 |
24 |
109.9 |
60.3 |
50 |
39.1 |
8 |
|
87341-32-24 |
2" |
40 |
24 |
109.9 |
71.4 |
62 |
39.1 |
9.53 |
|
87341-32-32 |
2" |
50 |
32 |
129.3 |
71.4 |
62 |
46.3 |
9.53 |
Parameters/Tegniese Data
|
Oorspronklik |
Zhejiang, China |
Afleweringsdatum |
Onderhandelbaar |
|
Sertifisering |
GB/T19001-2016 idt ISO9001:2015 |
Verpakking |
uitvoer standaard |
|
Materiaal |
Koolstofstaal |
Waarborg |
1 jaar |
|
Betalingstermyn |
TT |
MOQ |
2000 |
|
Toestand |
Nuut |
Kleur |
Wit sink, kleur sink |

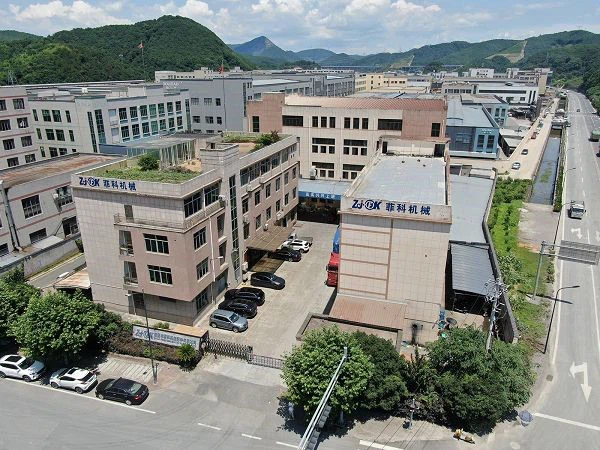

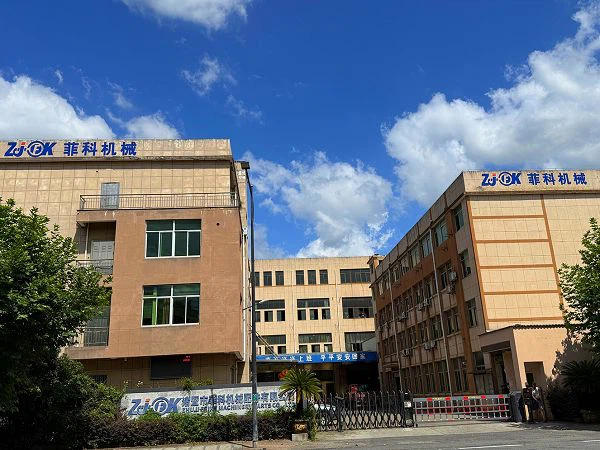

Oor Maatskappy
Voordele
Ongeëwenaarde duursaamheid
Vervaardig van hoë-gesmede staal met presisiebewerking
Opsionele 316 vlekvrye staal beskikbaar vir korrosiewe omgewings
3x langer dienslewe in vergelyking met industriestandaardflense
Uitstekende drukprestasie
Getoets om tot 10 000 PSI barsdruk te weerstaan
Handhaaf seëlintegriteit onder uiterste drukskommelings
100% druk getoets voor versending
Presisie-ingenieurswese
CNC gemasjineer tot ±0.01mm toleransie vir perfekte pas
Laser-geëtste identifikasiemerke vir naspeurbaarheid
Geoptimaliseerde vloeiontwerp verminder turbulensie
Lek-Bewyswaarborg
Eie drievoudige-seëltegnologie

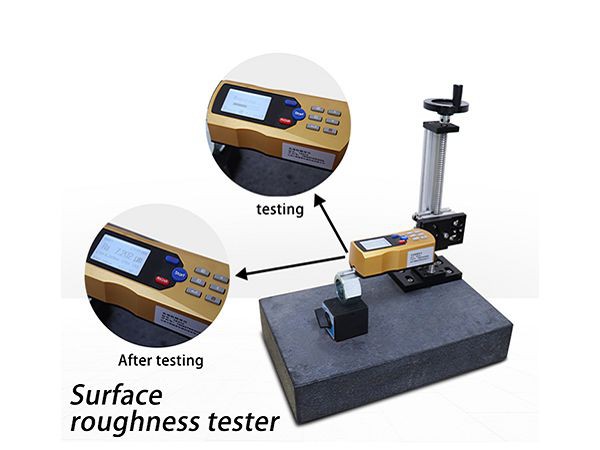

Mikro-afgewerkte seëloppervlaktes (Ra < 0.8μm)
Sluit hoë-werkverrigting HNBR O-ringe as standaard in
Globale nakoming
Gesertifiseer volgens SAE J518, ISO 6162 en DIN standaarde
Volle materiaal naspeurbaarheid met meul toets sertifikate
REACH en RoHS voldoen
Installasie voordele
Kleur-gekodeer deur drukgradering vir maklike identifikasie
Vooraf-saamgestelde boutstelle beskikbaar
30% vinniger installasie as mededingende produkte
Pasmaak vermoëns
Beskikbaar in groottes van 1/4" tot 4"
Spesiale materiale insluitend duplekstaal en titanium
Pasgemaakte poortkonfigurasies en boutpatrone
Lewenslange tegniese ondersteuning
Toegewyde ingenieursondersteuningspan
Gratis stelselversoenbaarheidkontroles
Op-perseel-installasie-opleiding beskikbaar
Bedryfs-Vooraanstaande waarborg
5 jaar beperkte waarborg
24-maande waarborg vir korrosiebeskerming
Geen-vrae-vrae vervangingsbeleid nie
Globale logistieke netwerk
ISO-gesertifiseerde vervaardigingsfasiliteite wêreldwyd
Dieselfde-dag versending op standaarditems
Voltooi dokumentasiepakkette vir internasionale verskepings
Gereelde vrae
V: Watter drukgraderings is beskikbaar?
A: Standaard druk graderings:
3000 PSI (207 bar)
6000 PSI (414 bar)
Spesiale ontwerpe tot 10 000 PSI (690 bar) beskikbaar
V: Watter materiaal bied jy aan?
A: Standaard materiaal:
Koolstofstaal met sinkplaat
304/316 vlekvrye staal
Spesiale materiaal:
Dupleks vlekvrye staal
Titaan legerings
Nikkel-gebaseerde legerings
V: Hoe kies ek die korrekte flensgrootte?
A: Sleutelkeusefaktore:
Slang binnedeursnee (ID)
Stelsel werksdruk
Vloeivereistes
Omgewingstoestande
Ons tegniese span bied gratis hulp met die grootte.
V: Watter verseëlingsmetodes is beskikbaar?
A: Seëlopsies sluit in:
O-ring gesigseël (ORFS)
Plat gesig met pakking
Verhoogde gesig met spiraalgewikkelde pakking
Metaal-tot-metaal seël
V: Is jou flense uitruilbaar met ander handelsmerke?
A: Ja, ons flense is ontwerp om ten volle uitruilbaar te wees met ander SAE/ISO-voldoende flense. Ons beveel aan om afmetings vir kritieke toepassings te verifieer.
V: Wat is u tyd vir pasgemaakte flense?
A: Standaard lei tye:
Voorraaditems: 1-3 dae
Standaard pasgemaak: 2-3 weke
Spesiale materiale/ontwerpe: 4-6 weke
Versnelde dienste beskikbaar.
V: Verskaf u installasie-instruksies?
A: Ja, ons verskaf:
Stap-vir-stap installasiehandleidings
Wringkrag spesifikasies
Seël smeer aanbevelings
Video-tutoriale op aanvraag
V: Watter sertifisering het jy?
A: Ons sertifisering sluit in:
ISO 9001:2015
PED 2014/68/EU
ATEX (vir plofbare omgewings)
ABS mariene goedkeuring
V: Hoe onderhou ek hidrouliese flense?
A: Onderhoudsaanbevelings:
Jaarlikse visuele inspeksies
Wringkragkontrole elke 500 werksure
Seël vervanging elke 2 jaar
Voltooi vervanging na 5 jaar of 20 000 uur
V: Wat is u waarborgbeleid?
A: Ons bied aan:
5-jaar beperkte waarborg op materiaal/vakmanskap
2-jaar prestasie waarborg
1-jaar waarborg seëlintegriteit
Waarborg vereis behoorlike installasie en gebruik.
